Kejbil tar-ram Mc Feeder

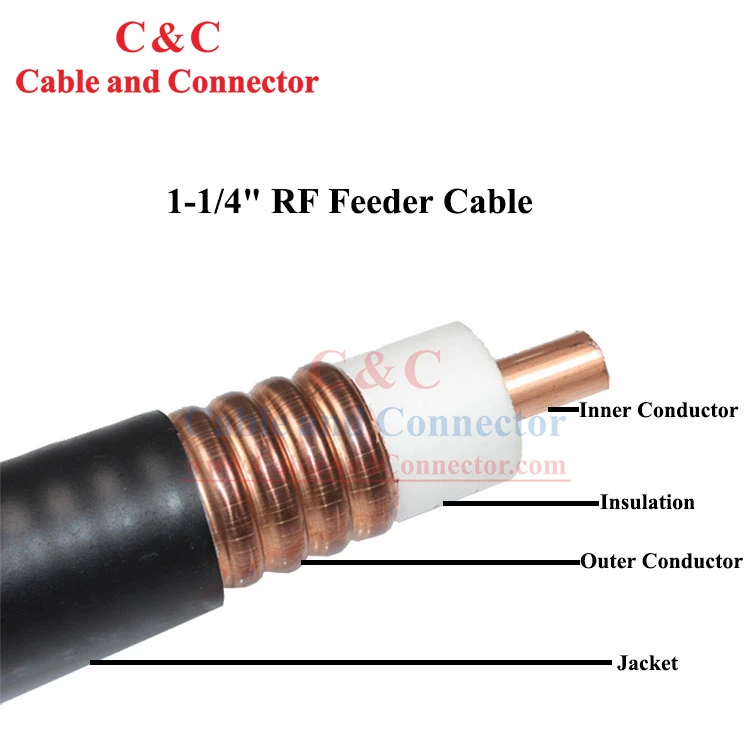

Il-Copper MC Feeder Cable huwa ddisinjat biex jittrasmetti sinjali ta 'frekwenza tar-radju bejn antenni, trasmettituri, riċevituri u tagħmir ta' distribuzzjoni RF. Il-kostruzzjoni koassjali tagħha tgħaqqad konduttur ta 'ġewwa ta' tubu tar-ram, dielettriku PE bil-fowm, konduttur ta 'barra tar-ram korrugat annulari u ġakketta PE LLDPE jew -ritardant tan-nar biex tipprovdi impedenza kkontrollata, trasmissjoni RF stabbli u protezzjoni mekkanika.

Stabbli 50Ω Impedenza
L-istruttura koassjali żżomm passaġġ ta 'trażmissjoni kkontrollata ta' 50Ω, filwaqt li d-dielettriku PE bil-fowm iżomm l-ispazjar tal-konduttur konsistenti għal impedenza stabbli.

Attenwazzjoni Baxxa tas-Sinjal
Il-kondutturi tar-ram u d-dielettriku PE bil-fowm huma ddisinjati biex jimminimizzaw it-telf tat-trażmissjoni RF tul il-firxa tal-frekwenza speċifikata, u jgħinu biex iżommu s-saħħa tas-sinjal fuq it-tul tal-feeder.

VSWR baxx
Il-kostruzzjoni koassjali uniformi tnaqqas ir-riflessjoni tas-sinjal u tappoġġja trasferiment effiċjenti ta 'enerġija RF bejn tagħmir konness.

Konduttur ta 'ġewwa tat-tubu tar-ram
It-tubu tar-ram jipprovdi mogħdija ta 'trażmissjoni RF konduttiva b'dimensjonijiet ikkontrollati għal prestazzjoni elettrika konsistenti.

Fowm PE Dielettriku
Is-saff PE bil-fowm iżomm is-separazzjoni bejn il-kondutturi filwaqt li jikkontribwixxi għall-impedenza tal-kejbil u l-karatteristiċi tat-trażmissjoni.

Konduttur ta 'barra tar-ram korrugat annulari
It-tubu tar-ram korrugat jipprovdi lqugħ kontinwu filwaqt li jippermetti li l-kejbil jitgħawweġ waqt l-installazzjoni mingħajr ma tiġi kompromessa l-istruttura koassjali.

LLDPE jew Ġakketta PE Ritardant tan-Nar-
Il-ġakketta ta 'barra tipproteġi l-kejbil mill-immaniġġjar u l-espożizzjoni tal-installazzjoni. LLDPE huwa pprovdut għal kostruzzjoni standard, filwaqt li l-PE-ritardant tan-nar huwa disponibbli fejn japplikaw rekwiżiti addizzjonali ta' prestazzjoni tan-nar-.

Kostruzzjoni Corrugated Flessibbli
Il-konduttur ta 'barra korrugat annulari jippermetti liwi kkontrollat ​​waqt ir-rotot, li jagħmel il-kejbil aktar faċli biex jimmaniġġa madwar it-tagħmir u l-punti ta' installazzjoni.

Protezzjoni Mekkanika
Il-konduttur ta 'barra tar-ram u l-ġakketta tal-PE jipprovdu protezzjoni lill-istruttura tat-trażmissjoni interna waqt il-ġbid, l-immaniġġjar u l-installazzjoni tal-kejbil.

It-Temperatura-Kostruzzjoni Adattata
Il-kejbil huwa ddisinjat b'meded definiti ta 'ħażna, installazzjoni u temperatura operattiva biex isostni l-użu taħt kundizzjonijiet ambjentali varji.

Spezzjoni tal-Kondutturi tar-Ram
Il-materjali tat-tubi tar-ram huma spezzjonati għall-konsistenza dimensjonali, il-kundizzjoni tal-wiċċ u l-kwalità tal-materjal qabel ma jidħlu fil-produzzjoni tal-kejbil. Id-dimensjonijiet tal-kondutturi huma kkontrollati biex tinżamm l-istruttura koassjali ddisinjata.

Kontroll tal-Estrużjoni Dielettrika
Id-dielettriku PE bil-fowm huwa prodott madwar il-konduttur ta 'ġewwa b'dimensjonijiet u uniformità kkontrollati. Is-saff dielettriku huwa spezzjonat biex jiżgura separazzjoni konsistenti bejn il-kondutturi ta 'ġewwa u ta' barra.

Konduttur Corrugated Forming
Il-konduttur ta 'barra tar-ram huwa ffurmat fi struttura korrugata annulari madwar id-dielettriku. L-ispezzjoni tal-produzzjoni tiffoka fuq id-dijametru iffurmat, il-kundizzjoni tal-korrugazzjoni u l-integrità tal-wiċċ.

Estrużjoni tal-ġakketta
Il-ġakketta LLDPE jew PE ritardant tan-nar-tiġi estruża fuq l-istruttura koassjali kompluta. Id-dimensjonijiet tal-ġakketta, il-kundizzjoni tal-wiċċ u l-identifikazzjoni tal-kejbil huma kkontrollati waqt il-produzzjoni.

Ittestjar tal-Cable Lest
Il-kejbil lest jiġi spezzjonat għal karatteristiċi ewlenin elettriċi, dimensjonali u mekkaniċi qabel il-ġarr. Spezzjoni relatata mal-RF-tista' tinkludi l-ittestjar tal-impedenza, l-attenwazzjoni u l-VSWR, flimkien mar-reżistenza tal-konduttur u l-kontrolli dimensjonali tal-kejbil lesti.

Spezzjoni Finali
Qabel l-ippakkjar, il-kejbil lest jiġi ċċekkjat għad-dehra tal-kejbil, l-immarkar, id-dimensjonijiet, it-tul tal-ippakkjar u l-identifikazzjoni tal-prodott biex jiġi żgurat li l-kejbil fornut jikkorrispondi mar-rekwiżiti tal-produzzjoni u tal-ordni.

Identifikazzjoni ċara tal-prodott tgħin lill-kuntratturi, id-distributuri u t-timijiet tal-proġetti jimmaniġġjaw il-kejbil waqt il-ħażna u l-installazzjoni. Il-marki tal-kejbil u t-tanbur jistgħu jintużaw biex jidentifikaw it-tip tal-kejbil, l-ispeċifikazzjoni tal-prodott, l-informazzjoni tal-produzzjoni u d-dettalji tat-tbaħħir.

Għall-ordnijiet tal-proġett, l-identifikazzjoni tal-prodott u l-informazzjoni tal-ippakkjar jistgħu jiġu kkoordinati mar-rekwiżiti tax-xiri u tal-inventarju tal-klijent fejn applikabbli.

Il-prodott jissodisfa r-rekwiżiti RoHS applikabbli għal sustanzi ristretti. L-informazzjoni dwar il-konformità RoHS tista 'tiġi pprovduta bħala parti mid-dokumentazzjoni teknika meħtieġa għall-kwalifika tal-klijent, l-approvazzjoni tal-proġett u r-rekords tal-akkwist.

Tul Standard tal-Ippakkjar -500 m ta 'kejbil għal kull tanbur tal-injam għat-trasport bl-ingrossa u l-installazzjoni tal-proġett.

Protezzjoni tal-kejbil -Il-kejbil huwa mdawwar sew fuq it-tanbur biex titnaqqas id-deformazzjoni u l-ħsara fl-immaniġġjar waqt it-trasport.

Skjerament faċli -L-ippakkjar tad-drum jappoġġja ħlas ikkontrollat ​​tal-kejbil waqt l-installazzjoni u jgħin biex jitnaqqas l-immaniġġjar tal-kejbil mhux meħtieġ.

Identifikazzjoni tanbur -L-ispeċifikazzjonijiet tal-prodott u l-informazzjoni tal-ġarr jistgħu jiġu mmarkati fuq it-tanbur għar-riċeviment u l-ġestjoni tal-inventarju.

Ippakkjar tal-proġett -Tulijiet tal-kejbil tad-dwana jew rekwiżiti tal-ippakkjar jistgħu jiġu diskussi għal ordnijiet bl-ingrossa u tal-proġett.
