Introduzzjoni
Fid-dinja moderna tagħna iper-konnessa, it-trażmissjoni tad-data-veloċità għolja u n-netwerks ta' komunikazzjoni ċari-kristall ħafna drabi jitqiesu kompletament bħala sħaħ kemm mill-konsumaturi kif ukoll min-negozji. Wara kull xandira televiżiva ta'-definizzjoni għolja, konnessjoni tal-internet broadband residenzjali, stazzjon bażi ċellulari, u sistema professjonali tar-radju mingħajr fili hemm infrastruttura fiżika sofistikata li tagħmel possibbli komunikazzjoni bla xkiel. Fost l-aktar komponenti dejjiema, affidabbli u kritiċi ta 'din l-infrastruttura globali hemm il-kejbil koassjali. Għal bosta għexieren ta 'snin, dan it-tip speċjalizzat ta' linja ta 'trażmissjoni elettrika serva bħala l-mezz fundamentali biex is-sinjali tal-frekwenza tar-radju (RF) jiċċaqilqu b'mod sigur, effiċjenti u affidabbli minn biċċa tagħmir elettroniku għal ieħor.
Minkejja ż-żieda mgħaġġla u mifruxa tal-fibra ottika u l-komunikazzjonijiet mingħajr fili f'ħafna setturi, il-kejbil koassjali jibqa 'indispensabbli għal kollox fuq spettru notevolment wiesa' ta 'elettronika tal-konsumatur, manifattura industrijali, inġinerija aerospazjali u applikazzjonijiet tat-telekomunikazzjoni. Id-disinn ġeometriku uniku u konċentriku tiegħu jippermettilu li jkun fih b'suċċess kampijiet elettromanjetiċi, jipproteġi t-trażmissjonijiet interni tad-dejta minn ħsejjes esterni ħorox, u jżomm integrità tas-sinjal robusta fuq distanzi operattivi sinifikanti. Din il-gwida komprensiva tesplora l-kunċetti fundamentali tal-kejbils koassjali, tiddissezzjona l-anatomija interna kkomplikata tagħhom, teżamina l-fiżika fundamentali tat-trażmissjoni tas-sinjali RF, tevalwa standards differenti ta 'impedenza u varjanti tal-kejbil, u tirrevedi l-vantaġġi u l-limitazzjonijiet operattivi primarji tagħhom fl-inġinerija elettrika kontemporanja.
1. L-Anatomija u l-Istruttura tal-Qofol ta 'Cable Coaxial
Biex tifhem tassew kif kejbil koassjali jikseb il-kapaċitajiet ta' trażmissjoni ta'-prestazzjoni għolja tiegħu, wieħed irid jeżamina mill-qrib il-kostruzzjoni fiżika distinta u l-kompożizzjoni materjali tiegħu. It-terminu tekniku "koassjali" huwa derivat mill-fatt strutturali li s-saffi konċentriċi interni kollha jaqsmu assi ġeometriku wieħed u komuni. Dan l-allinjament konċentriku preċiż huwa kompletament intenzjonat, maħdum b'mod metikoluż biex jikkontrolla l-kampijiet elettromanjetiċi tal-madwar u jrażżan kompletament it-tfixkil estern. Kejbil koassjali standard jikkonsisti f'erba 'saffi konċentriċi primarji, kull wieħed imfassal biex iwettaq funzjoni mekkanika jew elettrika speċifika fi ħdan l-assemblaġġ ġenerali tal-linja ta' trażmissjoni.
Fiċ-ċentru stess jinsab il-konduttur tal-qalba, komunement imsejjaħ il-konduttur taċ-ċentru. Dan l-element kritiku huwa tipikament manifatturat minn ram solidu ta'-purità għolja, azzar miksi bir-ram-għal saħħa tat-tensjoni miżjuda, jew ram-ibbanjat bil-fidda, u x-xogħol primarju tiegħu huwa li jġorr is-sinjal elettriku RF ewlieni. Madwar dan il-konduttur ta 'ġewwa hemm l-iżolatur dielettriku, saff mhux-konduttiv normalment mibni minn polyethylene solidu jew bil-fowm, jew polytetrafluoroethylene (PTFE). L-iżolatur dielettriku jżomm spazjar fiżiku preċiż u bla tħawwad bejn il-qalba taċ-ċentru u s-saffi ta 'barra, li huwa kruċjali biex jiddetta l-impedenza elettrika u l-veloċità tal-propagazzjoni tas-sinjal tal-kejbil.
L-iżolatur dielettriku jinkorpora l-ilqugħ metalliku, li jservi bħala ostaklu vitali assolut kontra l-istorbju ambjentali u t-tnixxija tas-sinjali. Din it-tarka hija tipikament mibnija minn kombinazzjoni ta 'fojl tal-aluminju u malji minsuġa sewwa ta' linji tar-ram fil-landa jew vojta. L-ilqugħ jaġixxi bħala konduttur sekondarju, li jlesti ċ-ċirkwit elettriku filwaqt li jinqabad il-mewġ elettromanjetiku ġewwa l-kejbil u jimblokka l-interferenza elettromanjetika esterna (EMI) u l-interferenza tal-frekwenza tar-radju (RFI). Fl-aħħarnett, l-assemblaġġ kollu jinsab f'ġakketta protettiva ta 'barra magħmula minn polimeri durabbli bħal PVC, polyethylene, jew polyurethane. Din il-ġilda ta 'barra tipproteġi s-saffi interni minn brix fiżiku, dħul ta' umdità, radjazzjoni solari ultravjola, u espożizzjoni kimika estrema f'ambjenti ħarxa ta 'barra.
2. Il-Fiżika tat-Trażmissjoni tas-Sinjal RF
It-trażmissjoni tal-frekwenza tar-radju tinvolvi kurrenti alternanti ta'-frekwenza għolja li joxxillaw malajr, u joħolqu kampi elettromanjetiċi li jistgħu faċilment jirradja 'l bogħod jew jiġbru l-istorbju mitluf jekk jitħallew mhux immaniġġjati minn inġinerija xierqa. Wajers miftuħa standard jew pari ta' kondutturi paralleli mhumiex adattati ħażin għal trażmissjonijiet ta'-frekwenza għolja minħabba li jaġixxu bħal antenni mhux intenzjonati, jnixxu enerġija tas-sinjali prezzjuża u jsofru degradazzjoni qawwija minn interferenza ambjentali ambjentali. Il-kejbil koassjali jsolvi din il-problema b'mod brillanti permezz tal-applikazzjoni fiżika ta 'konfinament elettromanjetiku sħiħ.
Meta sinjal RF jidħol fil-konduttur tal-qalba ta 'kejbil koassjali, jiġġenera kamp elettromanjetiku li jivvjaġġa tul it-tul tal-wajer. Minħabba li l-ilqugħ metalliku ta 'barra jdawwar kompletament il-konduttur ċentrali f'distanza uniformi, il-kampi elettriċi u manjetiċi assoċjati mas-sinjal huma ristretti għal kollox għall-ispazju fi ħdan l-iżolatur dielettriku li jinsab bejn il-qalba ta' ġewwa u l-ilqugħ ta 'barra. Barra minn hekk, kwalunkwe storbju elettromanjetiku estern li joriġina minn linji tal-enerġija, trasmettituri tar-radju, jew makkinarju industrijali jolqot l-ilqugħ immaljat ta 'barra u jiġi ertjat b'mod sikur jew rifless 'il bogħod, u ma jħallihx jippenetra l-qalba u jikkorrompi n-nixxiegħa tad-dejta.
Kunċett kritiku ieħor fit-trażmissjoni RF fuq kejbil koassjali huwa l-impedenza karatteristika, imkejla f'ohms (Ohm). L-impedenza tirrappreżenta l-oppożizzjoni totali li linja ta' trasmissjoni tippreżenta għall-kurrent alternanti. Iż-żamma ta' impedenza konsistenti u kkontrollata-l-aktar komuni standardizzata jew f'50 Ohm jew 75 Ohm tul it-tul kollu tal-kejbil u l-ħardwer konness tiegħu-hija vitali għall-prestazzjoni tas-sistema. Jekk isseħħ nuqqas ta 'qbil fl-impedenza, porzjon tal-enerġija RF li tivvjaġġa tirrifletti lura lejn is-sors aktar milli tilħaq it-tagħbija tad-destinazzjoni. Din ir-riflessjoni toħloq mewġ wieqfa, tiddegrada l-kwalità tas-sinjal, tnaqqas l-effiċjenza tal-enerġija, u f'ambjenti tar-radju ta'-qawwa għolja, tista' tiġġenera sħana żejda li tagħmel ħsara permanenti lill-ħardwer sensittiv tat-trasmettitur.
3. Klassifikazzjonijiet, Standards ta 'Impedenza, u Varjanti tal-Cable
Kejbils koassjali mhumiex komodità ta'-qies-waħda-; huma mfassla fi klassijiet distinti bbażati fuq il-frekwenza operattiva, id-daqs fiżiku, il-kapaċità tal-immaniġġjar tal-qawwa-, u l-klassifikazzjonijiet tal-impedenza. Għal tekniku, disinjatur tas-sistema jew inġinier RF, l-għażla tal-varjant tal-kejbil korrett hija essenzjali biex tiżgura l-aħjar prestazzjoni tas-sistema u tevita riflessjonijiet katastrofiċi tas-sinjal.
Iż-żewġ standards ta 'impedenza primarji li jiddominaw l-industrija globali huma 50 Ohm u 75 Ohm:
Kejbils koassjali ta' 50 Ohm:Dawn huma mfassla primarjament għat-trażmissjoni tad-dejta, komunikazzjonijiet bla fili, sistemi tar-radju b'żewġ{0}}direzzjonijiet, tagħmir tal-GPS, u boosters tas-sinjali kummerċjali. Klassifikazzjoni ta 'impedenza ta' 50 Ohm tipprovdi l-bilanċ ideali bejn attenwazzjoni baxxa tas-sinjal u kapaċità ta 'ġestjoni ta' qawwa għolja-, li jagħmilha l-istandard universali għal trasmettituri u antenni tal-frekwenza tar-radju. Eżempji popolari jinkludu RG-58 tradizzjonali kif ukoll varjanti moderni b'telf baxx bħas-serje LMR (bħal LMR-240 u LMR-400).
Kejbils koassjali ta' 75 Ohm:Dawn huma ottimizzati għad-distribuzzjoni tal-vidjo, televiżjoni bil-kejbil (CATV), feeds tat-televiżjoni bis-satellita, u kunsinna tal-internet broadband. Minħabba li s-sinjali tal-vidjow u tax-xandir jipprijoritizzaw it-telf minimu tas-sinjali fuq ġirjiet passivi twal aktar milli l-immaniġġjar ta'-qawwa għolja, ġeometrija ta' 75 Ohm (eżemplati minn kejbils RG-6 u RG-59) tipprevjeni d-degradazzjoni tal-istampa u żżomm l-integrità tal-kanal nadif f'netwerks ta' distribuzzjoni residenzjali u kummerċjali.
Minbarra d-differenzi fl-impedenza, il-kejbils koassjali jvarjaw b'mod estensiv skont il-kalibru fiżiku. Kejbils eħxen fihom kondutturi tal-qalba akbar u iżolaturi dielettriċi eħxen, li jnaqqsu drastikament l-attenwazzjoni tas-sinjal (telf tas-sinjal fuq distanza) għal tulijiet twal tal-kejbil, għalkemm jissagrifikaw il-flessibbiltà fiżika. Bil-maqlub, kejbils irqaq huma flessibbli ħafna u faċli biex jgħaddu minn spazji stretti jew ġewwa tal-vetturi, iżda jbatu minn rati ogħla ta 'attenwazzjoni fuq medda estiża.
4. Vantaġġi u Limitazzjonijiet Operattivi
Filwaqt li t-teknoloġija tal-kejbil koassjali mmaturat fuq kważi seklu ta 'żvilupp kontinwu, tkompli żżomm pożizzjoni dominanti f'ħafna setturi tal-komunikazzjoni minħabba taħlita unika ta' benefiċċji strutturali u operattivi. Madankollu, id-disinjaturi tas-sistema jridu jqisu wkoll il-limitazzjonijiet fiżiċi inerenti tagħha meta jippjanaw skjeramenti fuq-skala kbira.
Il-vantaġġi primarji tal-użu ta 'kejbil koassjali jinkludu:
Ilqugħ Elettromanjetiku Superjuri:Id-disinn konċentriku magħluq jipprovdi protezzjoni eċċezzjonali kontra l-interferenza esterna elettromanjetika u tal-frekwenza tar-radju, u jiżgura trażmissjoni nadifa tad-dejta anke f'ambjenti industrijali storbjużi.
Wisgħa ta' Faxxa Għolja u Appoġġ għall-Frekwenzi:Konfigurazzjonijiet koassjali moderni jistgħu jittrasportaw b'mod effiċjenti sinjali ta'-frekwenza għolja li jifirxu sew fil-medda tal-gigahertz, u jimmaniġġjaw b'mod komdu vidjow b'ħafna-kanali u data ta'-veloċità għolja.
Durabilità u Robustezza Mekkanika:Protetti minn ġkieket ta 'barra polimeriċi iebsa u nisġiet metalliċi b'saħħithom, kejbils coax jifilħu t-temp ħarxa fuq barra, dfin dirett, u stress fiżiku notevolment tajjeb.
Cost-Effettività:Meta mqabbel ma 'gwidi tal-mewġ speċjalizzati jew ġiri twal ta' infrastruttura attiva tal-fibra ottika, il-kejbils koassjali jipprovdu soluzzjoni affordabbli u affidabbli ħafna għal RF lokali u distribuzzjoni tal-vidjo.
Minkejja dawn is-saħħiet, il-kejbils koassjali għandhom limitazzjonijiet notevoli:
Attenwazzjoni tas-Sinjal fuq Distanza:Hekk kif is-sinjali ta'-frekwenza għolja jivvjaġġaw mill-konduttur tal-qalba u l-mezz dielettriku, jesperjenzaw telf progressiv ta' enerġija. It-telf tas-sinjal jiżdied b'mod esponenzjali bi frekwenzi ogħla u tulijiet itwal tal-kejbil, ħafna drabi jeħtieġu amplifikaturi jew ripetituri tas-sinjal.
Bulk Fiżiku u Ebusija:Kejbils koassjali ta'-prestazzjoni għolja jistgħu jkunu ħoxnin, riġidi u tqal, u jagħmlu r-rotot kumpless permezz ta' kondjuwiti stretti tal-bini jew kompartimenti tat-tagħmir skomdi ta' sfida.
Vulnerabbiltà għall-Ħsara mill-Umdità:Jekk il-ġakketta protettiva ta 'barra ssofri tiċrita jew titqib, l-umdità tista' tidħol fit-tarka mmaljata permezz ta 'azzjoni kapillari, li twassal għal korrużjoni interna, bidliet fl-impedenza, u falliment eventwali tal-kejbil.
5. Applikazzjonijiet Moderni u l-Aħjar Prattiki ta' Manutenzjoni
Illum, l-applikazzjonijiet għall-arkitettura tal-kejbil koassjali jkopru varjetà enormi ta 'setturi teknoloġiċi. Fit-telekomunikazzjonijiet, jibqgħu l-mezz primarju għall-kunsinna tal-broadband tal-aħħar-mil, li jgħaqqdu n-nodi tad-distribuzzjoni tal-viċinat direttament ma' modems tal-kejbil residenzjali. Fl-industrija tax-xandir, linji coax robusti jgħaqqdu l-kontrolli prinċipali tal-istudjo tat-televiżjoni ma' torrijiet ta' trażmissjoni ta'-qawwa għolja. Barra minn hekk, l-aġenziji tas-sikurezza pubblika, l-operaturi marittimi, u s-sistemi tal-komunikazzjoni tal-avjazzjoni jiddependu għal kollox fuq rabtiet koassjali mħarrġa biex jgħaqqdu transceivers ma' antenni immuntati fuq vettura-jew stazzjon bażi.

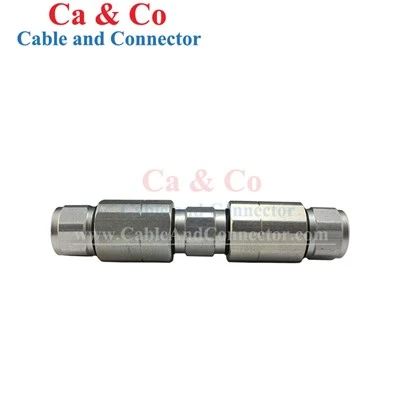

Biex jiggarantixxu li netwerk tal-kejbil koassjali jopera fl-ogħla effiċjenza, protokolli xierqa ta 'installazzjoni u manutenzjoni huma kritiċi. It-tekniċi għandhom jaderixxu b'mod strett mar-raġġ tal-liwja minimu speċifikat tal-manifattur waqt l-installazzjoni; toqros jew tgħawwiġ f'daqqa kejbil jiddeforma l-iżolatur dielettriku intern, jibdel l-impedenza karatteristika u jikkawża riflessjonijiet tas-sinjal mhux mixtieqa. Barra minn hekk, l-għażla tal-konnetturi xierqa tat-tgħammir-bħal konnetturi tat-tip F-kamin għal sistemi tat-televiżjoni jew kamin-fuq konnetturi SMA u BNC għal strumenti tat-test RF u tagħmir tar-radju-hija obbligatorja biex tiġi ppreservata l-kontinwità tal-ilqugħ. Fl-aħħarnett, l-użu ta' tagħmir tat-test professjonali bħal miter tal-Proporzjon ta' Mewġ Permanenti (SWR) jew installazzjoni ta' wara-domain reflectometer (TDR) (TDR) jiżgura li l-linja ta' trażmissjoni kollha tkun imqabbla sew, u jtemm il-ħsarat potenzjali fil-prestazzjoni qabel ma jikkompromettu n-netwerk.
Konklużjoni
Il-kejbil koassjali jinsab bħala trijonf tal-inġinerija elettrika, li jnaqqas id-distakk bejn il-ġenerazzjoni ta 'dejta elettronika mhux ipproċessata u l-propagazzjoni mingħajr fili. Billi ħakmu l-bilanċ delikat tal-ġeometrija konċentrika, is-separazzjoni dielettrika, u l-ilqugħ metalliku, din it-teknoloġija qattgħet għexieren ta' snin tipprovdi trażmissjoni ta' sinjal ta' frekwenza tar-radju affidabbli, ta'-telf baxx f'firxa inkredibbli ta' industriji.
Il-fehim tal-prinċipji fundamentali tal-kejbil koassjali-li jvarjaw mill-anatomija interna f'saffi tiegħu u l-fiżika tat-tqabbil tal-impedenza għad-differenzi prattiċi bejn il-varjanti ta' 50 Ohm u 75 Ohm-jagħti s-setgħa lill-inġiniera, it-tekniċi, u d-dilettanti tat-teknoloġija biex jiddisinjaw sistemi ta' komunikazzjoni robusti. Hekk kif il-frekwenzi tal-komunikazzjoni jitilgħu u d-domandi għad-dejta jkomplu jevolvu, l-għażla, l-installazzjoni, u l-manutenzjoni bil-ħsieb ta’-infrastruttura koassjali ta’ kwalità għolja se jiżguraw li n-netwerks globali tagħna jibqgħu ċari, stabbli u konnessi fil-fond għas-snin li ġejjin.
